ОПИСАНИЕ И НАЗНАЧЕНИЕ
Счётчики холодной воды комбинированные КВСХ, КВСХд предназначены для измерений объёма холодной воды в напорных трубопроводах в системах холодного водоснабжения при температуре от +5 до +50 °С и давлении воды до 1,6 МПа (16 кгс/см2).
Счётчики комбинированные применяются на промышленных объектах, объектах коммунального хозяйства и в составе автоматизированных систем контроля и учёта холодной воды. Они разработаны специально для объектов с широким диапазоном расхода воды, непостоянным уровнем расхода, варьирующим в течение суток, сезонов или условий технологического процесса, объектов кратковременного учёта большого расхода, где при нормальной ситуации протекает небольшое количество воды.
МОДИФИКАЦИЯ

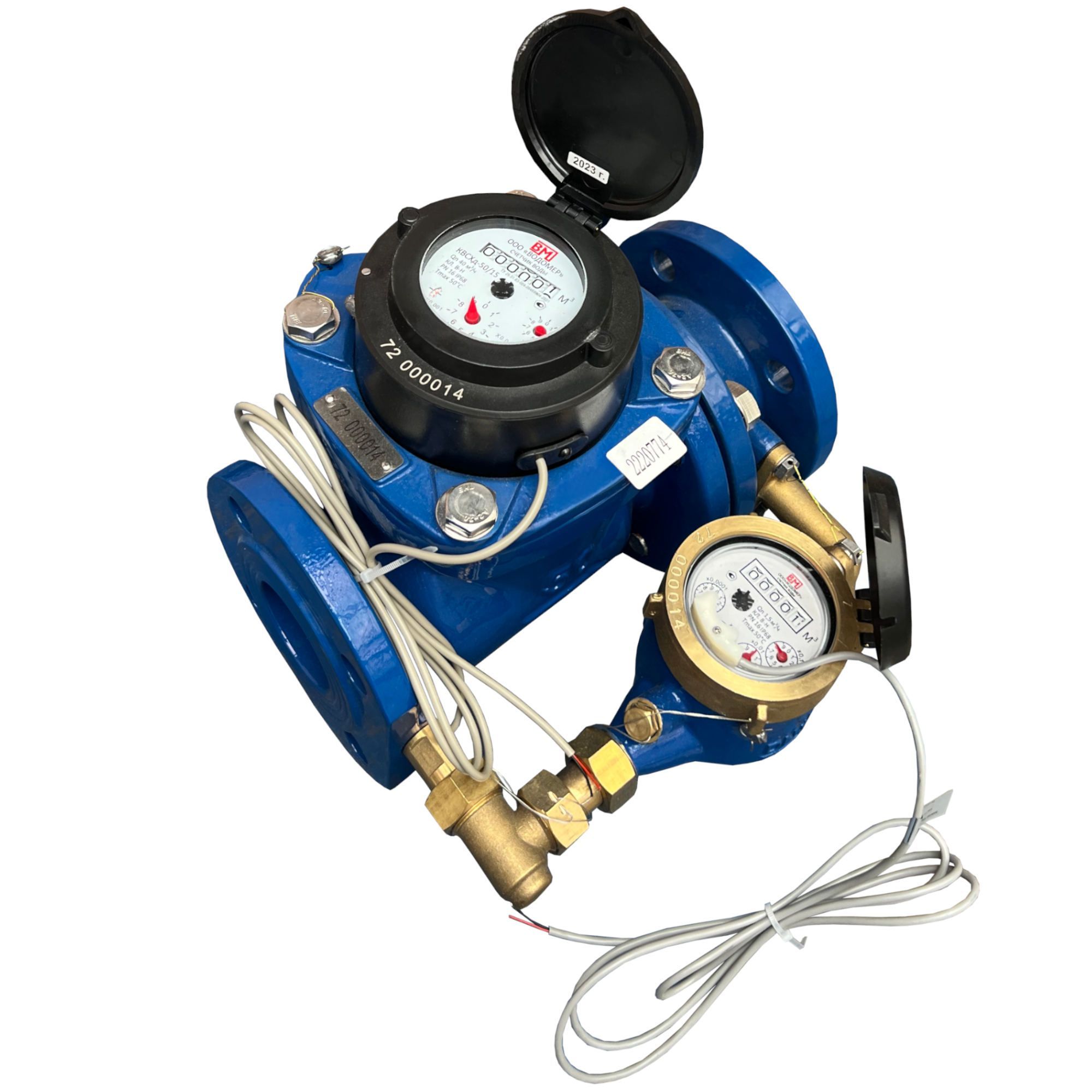

- КВСХ тип 02– счётчики в двухкорпусном исполнении, с обводной линией (байпасом), с многоструйным крыльчатым счётчиком.
- КВСХд тип 02– счётчики в двухкорпусном исполнении, с обводной линией (байпасом), с многоструйным крыльчатым счётчиком. Прибор имеют дистанционный выход импульсов(геркон).
- КВСХд 50/20 тип 05 – счётчики в двухкорпусном исполнении, с обводной линией (байпасом), с одноструйным крыльчатым счётчиком. Прибор имеют дистанционный выход импульсов(геркон).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
Значение параметра |
|||||
| Диаметр условного прохода, DN | 50/15 |
50/20 |
65/20 | 80/20 | 100/20 | 150/40 |
| Диапазон температур счётчиков КВСХ-02, КВСХд-02, ºС |
+5.......+50 |
|||||
| Наименьший расход, Qmin, м3/ч | 0,025 |
0,25 |
0,04 | 0,04 | 0,04 | 0,16 |
| Переходный расход, Qt, м3/ч | 0,04 |
0,2 |
0,064 | 0,064 | 0,064 | 0,256 |
| Номинальный расход, Qn, м3/ч тип 02 / тип 05 | 40/50 |
50 |
63/60 | 63/120 | 100/230 | 240/400 |
| Наибольший расход, Qmax, м3/ч тип 02 / тип 05 | 50/90 |
90 |
78,6/120 | 78,6/200 | 125/300 | 250/600 |
| Порог чувствительности, м3/ч | 0,015 | 0,015 | 0,02 | 0,02 | 0,02 | 0,055 |
| Максимальное значение указателя счётного механизма, м3: | ||||||
| - основного счётчика | 999999 | 999999x10 | ||||
| - вспомогательного счётчика | 99999 | 999999 | ||||
| Цена импульса, л/имп., для КВСХд-02 | 100/10 |
100/1 |
100/10 | 100/10 | 100/10 | 1000/100 |
| Расход воды, м3/ч, при потере давления 0,1 кгс/см2 (0,01 МПа) | 3 | 4 | 4 | 7 | 10 | 120 |
| Диапазон срабатывания переключающего устройства (клапана), м3/ч: | ||||||
| - при увеличении расхода | 1,4 |
1,6 |
1,8 | 1,8 | 2,1 | 6 |
| - при уменьшении расхода | 0,7 | 0,7 | 0,8 | 0,8 | 1,2 | 4,2 |
| Присоединение к трубопроводу |
фланцевое |
|||||
| Класс защиты по ГОСТ 14254 |
IP54 (по заказу – IP68) |
|||||
| Межповерочный интервал, лет |
6 |
|||||
| Срок службы счётчиков, лет, не менее |
12 |
|||||
ГАБАРИТНЫЕ РАЗМЕРЫ
|
Наименование параметра |
Значение параметра |
|||||
| Условный диаметр, мм | 50/15 |
50/20 |
65/20 | 80/20 | 100/20 | 150/40 |
| Габаритные размеры, мм | ||||||
| - длина | 280 |
280 |
370 | 370 | 370 | 500 |
| - высота | 268 |
268 |
305 | 310 | 320 | 445 |
|
- ширина |
252 | 252 | 262 | 272 | 282 | 341 |
| Масса, кг, не более | 19 |
19 |
26 | 28 | 33 | 71 |
ГРАФИК ПОТЕРИ ДАВЛЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАГНИТНОУПРАВЛЯЕМОГО КОНТАКТА
- максимальное коммутирующее напряжение, В -50;
- максимальный коммутирующий ток через контакт, мА -100;
- частота замыкания контакта, Гц, не более - 1.
