ВАРИАНТЫ ИСПОЛНЕНИЯ

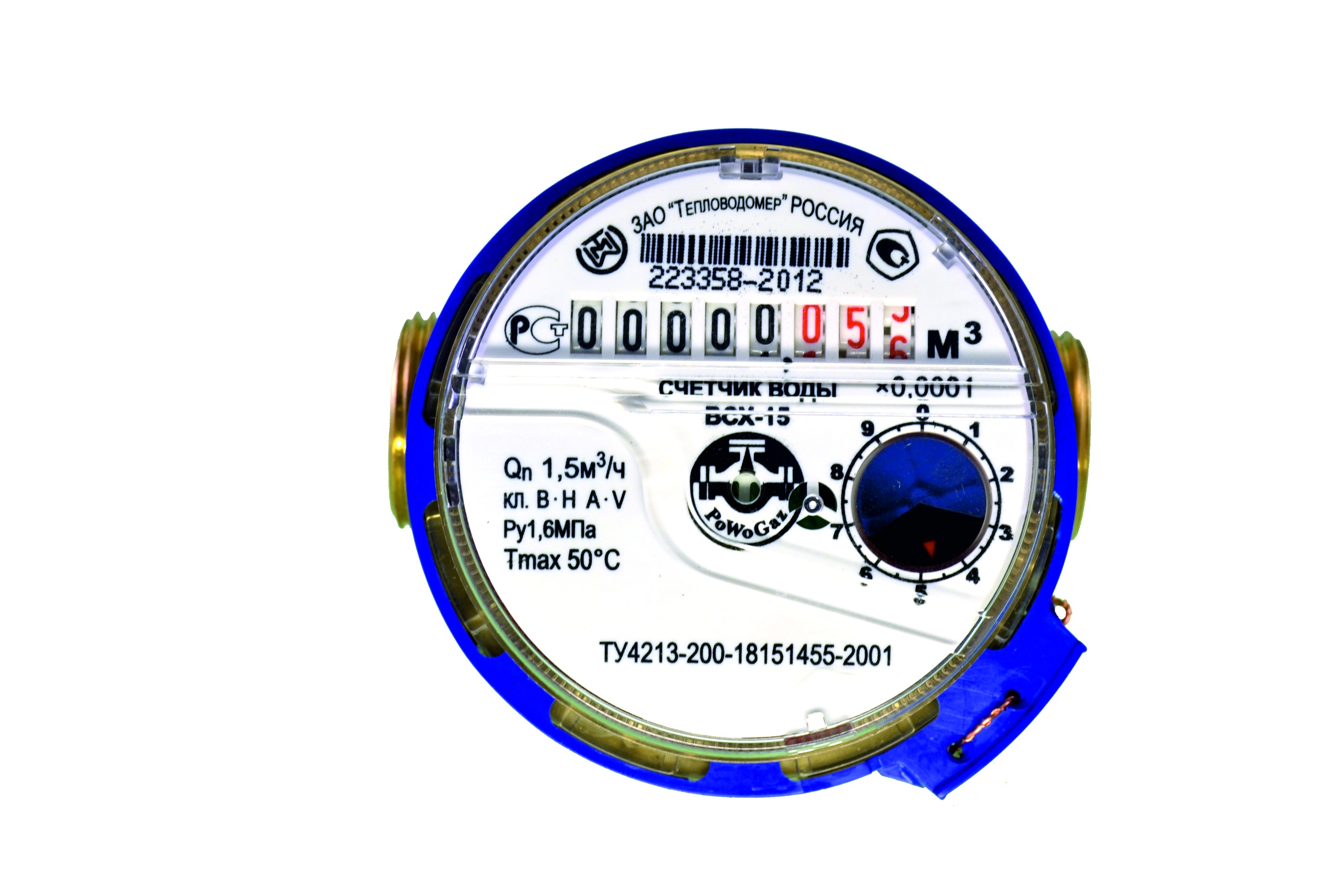

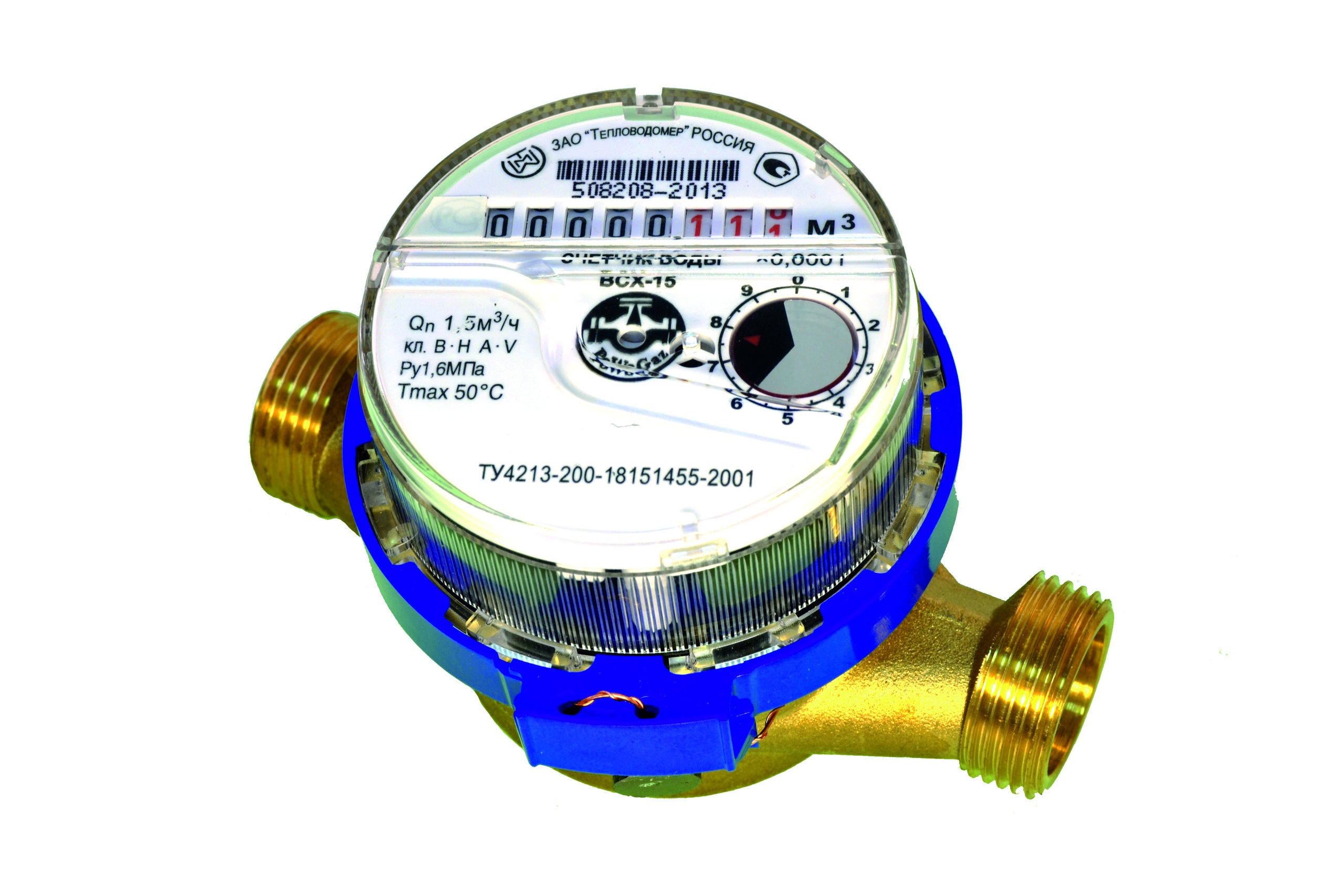

- ВСХ, ВСГ- счетчики для учета холодной и горячей воды с возможностью установки радионакладки AT-WMBUS-08;

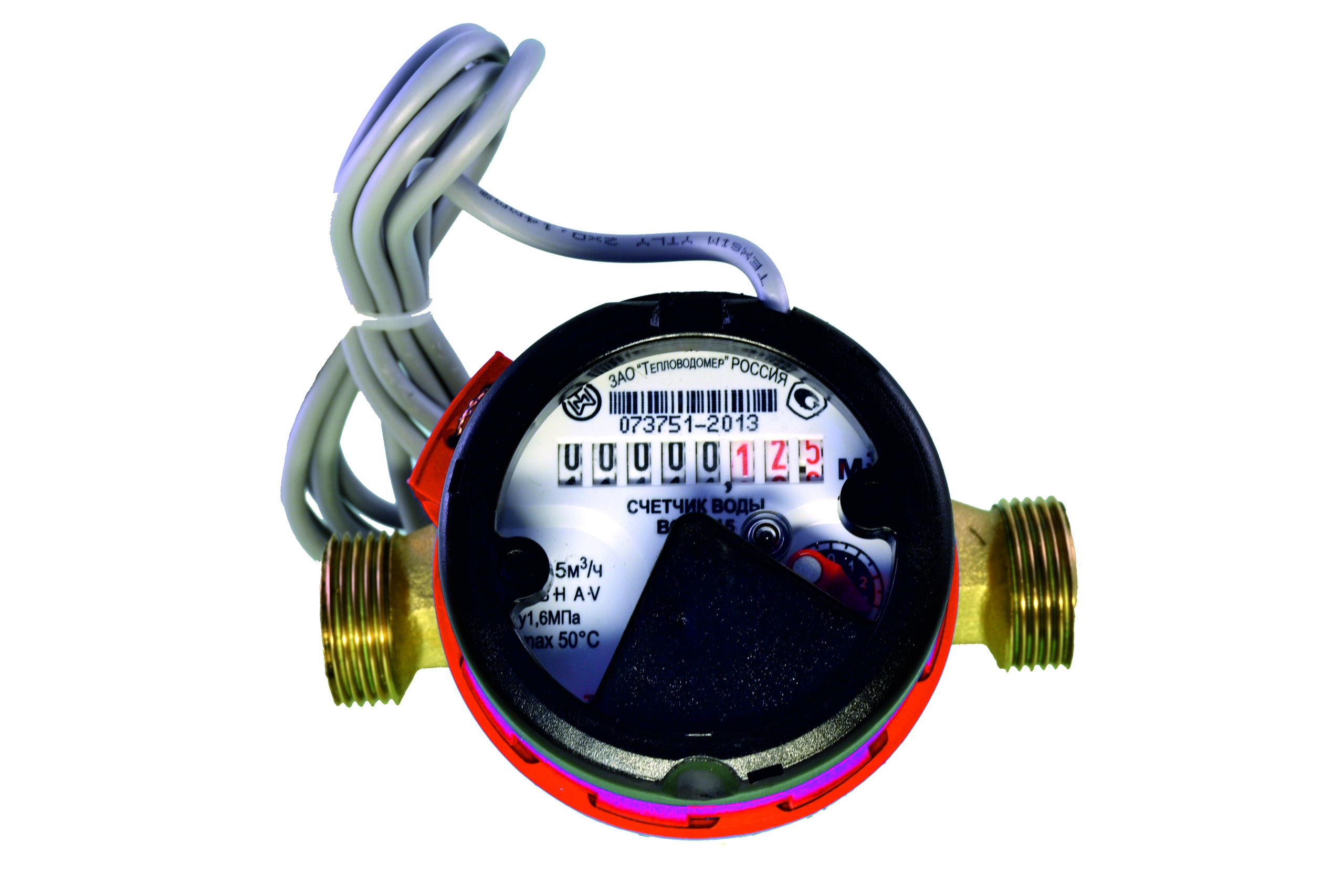

- ВСХд, ВСГд- счетчики воды с импульсным выходом(геркон), с возможностью дистанционной передачи информации;
- ВСТ - счетчик горячей воды с импульсным выходом(геркон), с возможностью дистанционной передачи информации, входит в cостав теплосчетчика СТ-10
СПОСОБ УСТАНОВКИ
Квартирные счетчики на воду типа ВСХ, ВСХд, ВСГ, ВСГд, ВСТ предназначены для установки на горизонтальном или вертикальном участке трубопровода с прямыми участками 5DN перед и 1DN после счетчика (DN - диаметр условного прохода). Прямые участки не требуются, если приборы монтируются с комплектом присоединителей, поставляемых заводом-изготовителем (в комплект поставки не входят).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование основных технических характеристик |
ВСХ-15-02; ВСХд-15-02; |
ВСХ-20-02; ВСХд-20-02; |
|
|
ВСГ-15-02; ВСГд-15-02; |
ВСГ-20-02; ВСГд-20-02; |
||
|
ВСТ-15 |
ВСТ-20 |
||
|
Номинальный диаметр |
DN |
15 |
20 |
|
Номинальный расход, Qn |
м³/ч |
1,5 |
2,5 |
|
Максимальный расход, Qmax |
м³/ч |
3 |
5 |
|
Переходный расход, Qt Класс А/В |
м³/ч |
0,15 / 0,12 |
0,25 / 0,2 |
|
Минимальный расход, Qmin Класс А/В |
м³/ч |
0,06 / 0,03 |
0,1 / 0,05 |
|
Порог чувствительности |
м³/ч |
0,01 |
0,02 |
|
Наибольшее значение роликого указателя счетчного механизма |
м³ |
99999 |
99999 |
|
-99999,999 |
|||
|
Потеря давления при Qmax, не более |
МПа |
0,1 |
0,1 |
|
Цена импульса для ВСГд, ВСХд |
л/имп |
1 |
1 |
|
Приделы допустимой относительной погрешности: |
|||
|
- Qt до Qmax |
% |
± 2 |
± 2 |
|
- Qmin до Qt |
% |
± 5 |
± 5 |
|
Масса, не более |
кг |
0,6 |
0,6 |
|
Гарантийный срок |
месяц |
24 |
|
|
Средний срок службы, не менее |
лет |
12 |
|
|
Межповерочный интервал |
лет |
6 |
|
|
Габаритные размеры, не более |
DN |
15 |
20 |
|
G |
дюйм |
03.апр |
1 |
|
L |
мм |
110 (80) |
130 |
|
H |
мм |
80 |
123 |
|
D |
мм |
80 |
80 |
РАСЧЕТ ПОТЕРИ ДАВЛЕНИЯ
|
|
Формула расчета потери давления на счетчике |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАГНИТНОУПРАВЛЯЕМОГО КОНТАКТА
- максимальное коммутирующее напряжение, В -50;
- максимальный коммутирующий ток через контакт, мА -100;
