Назначение и область применения

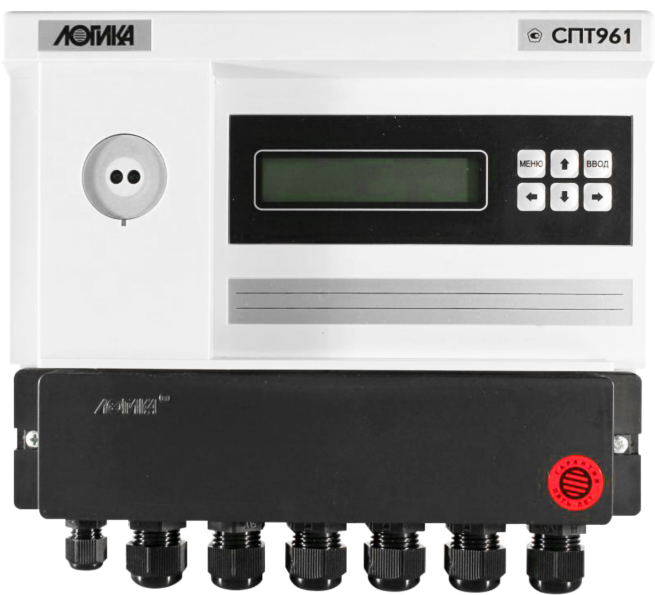

Тепловычислители СПТ 961 предназначены для измерения электрических сигналов, соответствующих параметрам теплоносителя, с последующим расчетом тепловой энергии и количества теплоносителя. Модель 961.2 отличается от модели 961.1 наличием дополнительного (второго) комуникационного порта RS485, предназначенного для расширения функциональных возможностей в части увеличения числа обслуживаемых тепловых нагрузок.
Тепловычислители рассчитаны на применение в составе теплосчетчиков для водяных и паровых систем теплоснабжения и иных измерительных систем, где в качестве теплоносителя используются вода, конденсат, перегретый пар либо сухой или влажный насыщенный пар.
Интегрированные функциональные возможности тепловычислителя обеспечивают комплексное решение широкого круга задач:

  • коммерческий учет потребления тепловой энергии и массы воды, перегретого и насыщенного пара;
  • контроль режимов теплопотребления;
  • организация систем диспетчеризации и контроля потребления тепловой энергии и теплоносителя.

Один из возможных вариантов теплосчетчика приведен на рисунке.

Пример схемы включения СПТ 961.1
Рис. Пример организации учета тепловой энергии на базе СПТ 961.1

Соответствие стандартам

Тепловычислители соответствуют ГОСТ Р 51649, ГОСТ Р EН 1434-1, МИ 2412 и МИ 2451.
В части вычисления массового расхода теплоносителя при применении метода переменного перепада давления тепловычислители соответствуют ГОСТ 8.586.(1-5) или РД 50-411, в зависимости от типа сужающего устройства:

  • диафрагма;
  • износоустойчивая диафрагма;
  • диафрагма с коническим входом;
  • сопло ИСА1932;
  • трубы Вентури.

Функциональные возможности

Тепловычислитель рассчитан на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры. К тепловычислителю могут быть одновременно подключены:

  • восемь преобразователей с выходным сигналом тока 0-5, 0-20 или 4-20 мА;
  • четыре преобразователя с выходным числоимпульсным или частотным сигналом 0-5 кГц;
  • четыре термопреобразователя сопротивления с характеристикой 50П, 100П, 50М, 100М.

Количество обслуживаемых трубопроводов определяется необходимостью использования тех или иных датчиков параметров теплоносителя и возможностью их физического подключения в тепловычислителю. На логическом уровне может быть описано до 12 трубопроводов, количество свободно конфигурируемых контуров теплоснабжения - до 6.
Для модели 961.2 количество входов для подключения датчиков может быть увеличено посредством подключения к тепловычислителю одного или двух адаптеров АДС97 по дополнительному интерфейсу RS485. Адаптер АДС97 имеет 4 входа для датчиков расхода с импульсными выходными сигналами, 4 входа для датчиков различного назначения с унифицированными токовыми выходными сигналами, 4 входа для термопреобразователей сопротивления.
Тепловычислитель осуществляет непрерывный контроль входных электрических сигналов и параметров потока теплоносителя. Любые недопустимые отклонения параметров и сигналов от нормы фиксируются в архиве диагностических сообщений с привязкой по времени.
Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы с привязкой к расчетному дню и часу. Существует три типа таких архивов, имеющие различную глубину хранения:

У модернизированных СПТ 961.2 следующие характеристики:

  • часовые архивы - 1488 ч;
  • суточные архивы - 366 сут.;

  • месячные архивы - 36 мес.

В специальном архиве ведется учет полного времени работы и перерывов электропитания.
Тепловычислитель имеет два уровня защиты данных (пломба и пароль), препятствующие их несанкционированному изменению в процессе эксплуатации. Изменение значений оперативных параметров фиксируется в специальном архиве.
Коммуникационные возможности тепловычислителя обеспечиваются интерфейсами RS485, RS232C, IEC1107.

Метрологические характеристики

Погрешность в рабочих условиях не превышает:

  • ± 0,05/0,1% (приведенная) - по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами;
  • ± 0,05% (относительная) - по показаниям расхода при работе с числоимпульсными и частотными входными сигналами;
  • ± 0,1/0,15 °C (абсолютная) - по показаниям температуры.

Эксплуатационные показатели

Температура окружающего воздуха от минус 10 до 50 °C.
Относительная влажность 95% при 35 °C.
Степень защиты от воды и пыли IP54.
Габаритные размеры 244 x 220 x 70 мм.
Электропитание 220 В ± 30%, 50 Гц.
Потребляемая мощность 7 В·А.
Срок службы 12 лет.
Межповерочный интервал 4 года
