Назначение и область применения

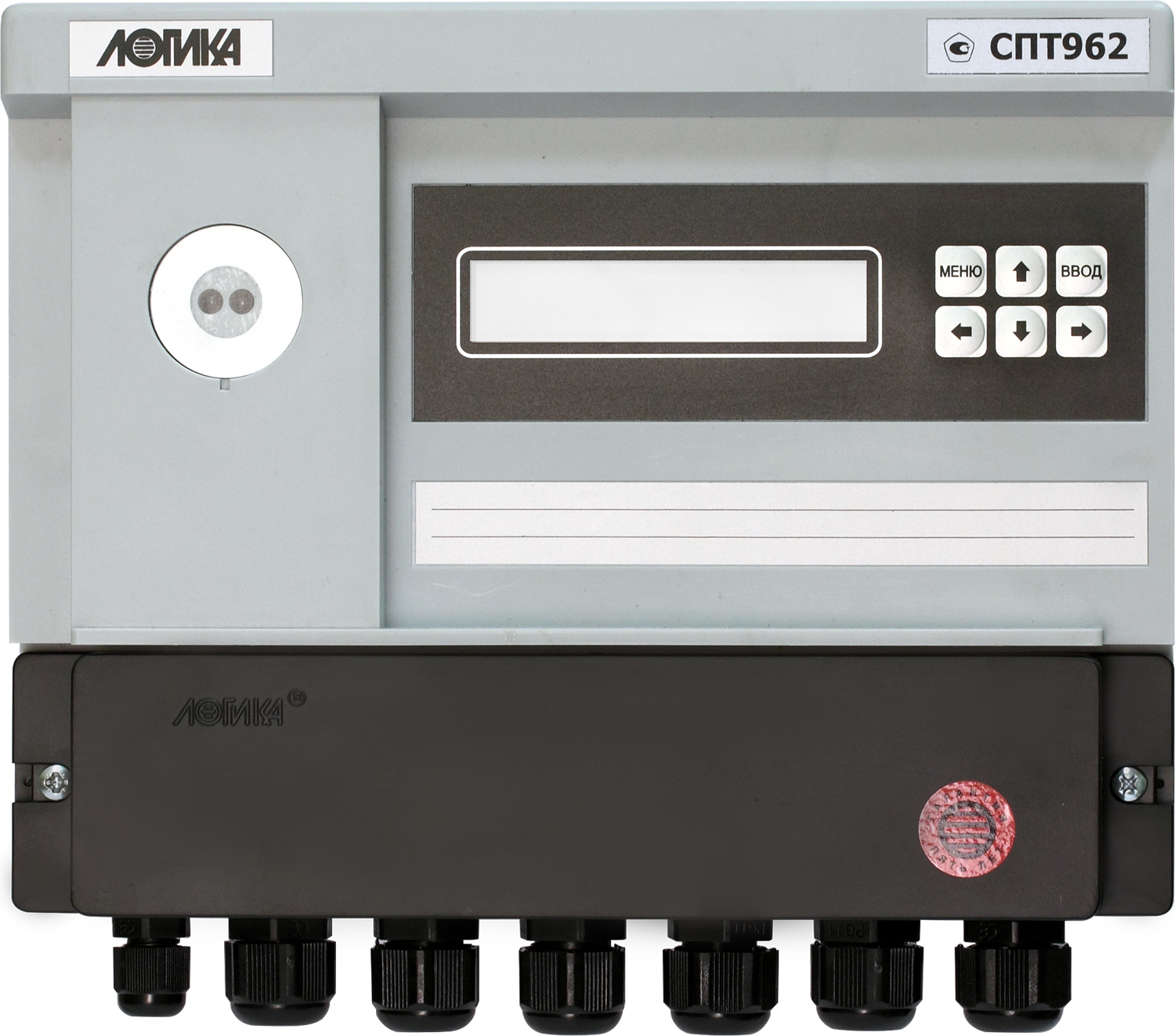

Тепловычислители СПТ 962 рассчитаны на применение в составе теплосчетчиков для систем теплоснабжения , где в качестве теплоносителя используется вода, конденсат, перегретый и насыщеный пар, а также отличная от воды жидкость с известными теплофизическими характеристиками. Тепловычислители могут применяться в составе измерительных комплексов систем водоснабжения и водоотведения. Интегрированные функциональные возможности тепловычислителей обеспечивают комплексное решение широкого круга задач:

• коммерческий учет потребления тепловой энергии, массы и объема воды, перегретого и насыщенного пара;
• контроль режимов теплопотребления;
• организация систем диспетчеризации и контроляпотребления тепловой энергии и теплоносителя

Соответствие стандартам

Тепловычислители соответствуют ГОСТ Р ЕН 1434-1, ГОСТ Р 51649, МИ 2412 и МИ 2451.
Тепловычислители удовлетворяют требованиям правил учета тепловой энергии, теплоносителя, утвержденных постановлением Правительства РФ №1034 от 18.11.2013. В части вычисления массового расхода теплоносителя при применении метода переменного перепада давления тепловычислители соответствуютГОСТ 8.586.1 - ГОСТ 8.586.5 или РД 50.411, в зависимости от типа сужающего устройства.
Тепловычислители поддерживают работу с осредняющими трубками типа Annubar, Torbar и др.

Функциональные возможности

Тепловычислители СПТ 962 рассчитаны на работу совместно с датчиками расхода, объема, разности давлений, давления и температуры. К тепловычислителю могут быть одновременно подключены:

• восемь преобразователей с выходным сигналом тока 0-5, 0-20 или 4-20 мА;
• четыре преобразователя с выходным числоимпульсным или частотным сигналом;
• четыре термопреобразователя сопротивления Pt100, Pt50, 100П, 50П, 100М, 50М.

Количество обслуживаемых трубопроводов определяетсявозможностью физического подключения необходимых датчиков к тепловычислителю.Увеличение количества подключаемых датчиков достигается за счет применения адаптеров АДС97. На логическом уровне может быть описано до 12 трубопроводов, количество свободно конфигурируемых контуров теплоснабжения - до 6. Один из возможных вариантов теплосчетчика приведен на рисунке.

Рис. Пример организации учета тепловой энергии на базе СПТ962

Тепловычислители СПТ 962 осуществляют непрерывный контроль входных электрических сигналов и параметров потока теплоносителя. Любые недопустимые отклонения сигналов и параметров фиксируются в архиве диагностических сообщений с привязкой по времени и параллельно насчитывается суммарные времена работы при тех или иных нештатных ситуациях в соответствии с правилами учета тепловой энергии, теплоносителя. Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы с привязкой к расчетному дню и часу. Существует три типа таких архивов:

• часовые архивы - 1488 ч;
• суточные архивы - 366 сут.;
• месячные архивы - 36 мес.

Время безотказной работы, время перерывов электропитания, время работы при тех или иных нештатных ситуациях также фиксируются в перечисленных архивах. Тепловычислитель имеет два уровня защиты данных: пароль и пломба.
Изменение значений оперативных параметров фиксируется в специальном архиве. Для предотвращения разрушения архивов и настроечных параметров в процессе поверки предусмотрена их дополнительная защита паролем пользователя.
Коммуникационные возможности тепловычислителейобеспечиваются двумя интерфейсами RS485, интерфейсом RS232С и оптическим интерфейсом IEC1107. Для расширения коммуникационных возможностей тепловычислителей в них помимо фирменного Магистрального протокола поддерживается протокол обмена данными MODBUS RTU.

Метрологические характеристики

Погрешность при рабочих условиях не превышает:

• ± 0,05/0,1% (приведенная) - по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами;
• ± 0,05% (относительная) - по показаниям расхода при работе с числоимпульсными входными сигналами;
• ± 0,1/0,15 °C (абсолютная) - по показаниям температуры при работе с теормопреобразователями.

Эксплуатационные показатели

Температура окружающего воздуха: от -10 до 50 0С.
Относительная влажность: 95% при 35 0С.
Степень защиты от воды и пыли: IP54.
Габаритные размеры: 244 x 220 x 70 мм.
Масса: 2 кг.
Электропитание: =10 - 15 В, потребляемый ток 150 мА.
Средний срок службы: 15 лет.
Межповерочный интервал: 4 года.
Гарантийный срок: 7 лет.
