Назначение

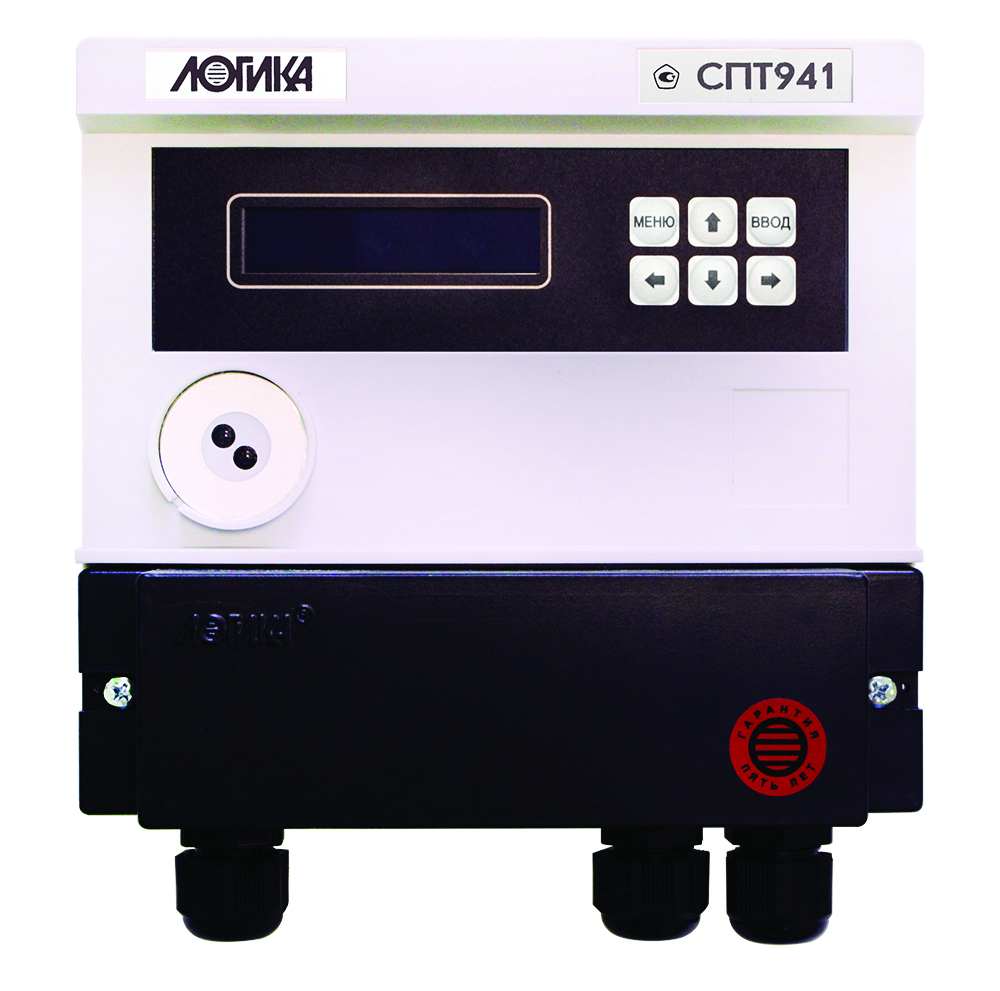

Тепловычислители СПТ 941 (мод. 941.20) предназначены для автоматизации учета теплопотребления в открытых и закрытых водяных системах. Тепловычислители рассчитаны на работу в составе теплосчетчиков, обслуживающих один теплообменный контур с тремя трубопроводами.

Соответствие стандартам

Тепловычислители СПТ 941.20 соответствуют ГОСТ Р ЕН 1434-1-2011, ГОСТ Р 51649-2000, МИ 2412-97, ГСССД 187-99, ТР ТС 004/2011 и ТР ТС 020/2011.

Функциональные возможности

• Поддержка одиннадцати схем учета.
• Подключаемые датчики:
  • 3 преобразователя расхода с импульсным выходом частотой до 1000 Гц,
  • 3 преобразователя давления с выходным сигналом 4 - 20 мА,
  • 3 преобразователя температуры с характеристиками 100П, Pt100, 100M.
• Архивирование средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу.
• Архивирование изменений настроечной базы данных.
• Архивирование нештатных ситуаций и диагностических сообщений.
• 16 независимых счетчиков-таймеров событий с настраиваемыми алгоритмами обработки.
• 3 коммуникационных порта: стандартный RS232, гальванически изолированный RS232-совместимый и оптический, позволяющие вести одновременный обмен данными с несколькими устройствами.
• Работа с GSM/GPRS/3G модемами для передачи данных через сеть Интернет с поддержкой механизмов авторизации и шифрования.
• Два дискретных входа для регистрации внешних событий (контроль ситуаций "пустая труба", "реверс", отсутствие электропитания датчиков и пр.).
• Формирование двухпозиционного выходного сигнала по результатам контроля событий.
• Яркий и контрастный графический OLED дисплей.

Метрологические характеристики

Пределы допускаемой погрешности в условиях эксплуатации:

• ± 0,01 % - измерение частоты импульсных сигналов, соответствующих объемному расходу (относительная);
• ± 0,1 % - измерение сигналов тока, соответствующих давлению (приведенная к диапазону измерений);
• ± 0,1 °С - измерение сигналов сопротивления, соответствующих температуре (абсолютная);
• ± 0,03 °С - измерение разности сигналов сопротивления, соответствующей разности температур (абсолютная);
• ± 0,01 % - погрешность часов (относительная);
• ± 0,02 % - вычисление тепловой энергии, массы, массового расхода, объема, средних значений температуры, разности температур и давления (относительная)
• ± (0,5+3/ΔТ) % - вычисление тепловой энергии по результатам измерения входных сигналов (относительная).

Эксплуатационные показатели

Электропитание: встроенная батарея 3,6 В (с возможностью замены без демонтажа прибора) и/или внешнее 12 В постоянного тока.

Масса: не более 0,8 кг.

Габаритные размеры: 180x194x64 мм.

Межповерочный интервал – 4 года

Гарантия – 5 лет

Условия эксплуатации:

• температура окружающего воздуха: минус 10 до плюс 50 °С;
• относительная влажность: не более 95 % при 35 °С без конденсации влаги.
• атмосферное давление: от 84 до 106,7 кПа.

Средняя наработка на отказ: 75000 ч.

Средний срок службы: 12 лет.
